PCB抄板乃是提供电子零组件安装与插接时主要的支撑体,经特定的电路设计,将连接电子零组件之线路绘制成配线图形,再将此图案制作成胶片,然后在铜箔层板上经过图形显像、钻孔、电镀、蚀刻等加工过程,故pcb抄板乃是组装电子零件之前的基板。此产品之主要功能便是将各种电子零组件,藉由pcb抄板所形成之电路板设计,达成中继传输之目的,以使各项零组件之功能得以发挥。
深圳市硅芯创科技有限公司长期专注PCB反向技术研究,前身为专业抄板技术服务团队,为国内各家抄板公司提供大型疑难项目解决方案,目前已经成为业界领先的PCB完整解决方案提供商。
在PCB抄板领域里,硅芯创科技对多层PCB板有极其详尽透彻的了解,对含有激光孔、盲孔、埋孔的高端PCB板结构及走线规则也有着深入的研究。无论是元件密集,遍布微带线、等长线的电脑主板、高端显卡板、千兆网络设备基板,或是对高频处理要求苛刻,电磁兼容性控制严格的小灵通主板、手机主板、无线网卡及其他无线通讯设备,以及叠层多达32层,盲孔埋孔密布的工控主板,我们都能依据客户提供的一套完好样板(或样机)一次性克隆成功,电路准确率保证100%,抄板精度1mil。
我们采用最先进的扫描工艺与软件技术相结合,克隆单,多层级PCB,各种盲埋孔高难度PCB。无论是元件密集,遍布微带线、等长线的电脑主板、高端显卡板、千兆网络设备基板,或是对高频处理要求苛刻,电磁兼容性、阻抗控制严格的小灵通主板、手机主板、无线网卡等无线通讯设备,以及叠层多达30层,盲孔埋孔密布的工控主板,我们都能依据客户提供的一套完好样板(或样机)一次性克隆成功。
我们拥有新颖的逆向设计思路和方法技巧,能进行板级电源完整性分析,进行结果验证,并且根据PCB抄板导出的技术文件逆向设计出走线清晰、布局合理的原理图。并可以生成现在流行的PCB设计软件格式文档,如POWER-PCB、PROTEL99、PADS2000等;还可为您制作PCB样板原理图、PCB封装图、BOM清单及PCB打样或批量生产等;并可站在客户的角度进行二次开发,满足您的各项需求。
我们完成的PCB抄板类型涉及各行各业,可以抄单面板、精密双面板、4-38层多层板、数钻盲孔、埋孔板、一阶激光盲孔板、二阶激光盲孔板、三阶激光盲孔板、四阶激光盲孔板、五阶激光盲孔板、六阶激光盲孔板、七阶激光盲孔板、激光埋孔板、超高频板(100HZ以上)、陶瓷板、铝基板等,涉及产品门类包括PC主板、笔记本电脑主板、大型路由器、网络设备;手机、小灵通、对讲机、DVB 卫星接收机;C KU波段高频头、数码相机、数码摄录机、蓝牙设备、DVD 便携式视听设备、无线通讯模块、其它高精密电子产品等。
我们不仅能完善并解决当前PCB设计布线中的一些缺陷与不足,并拥有全套先进的实验设备,能测试PCB板线路信号的所有状态,满足客户对PCB改板的要求。为那些专注产品市场推广的客户节省大量改板时间和改板费用,帮助客户永远在产品市场上具有领先优势,为客户创造价值。

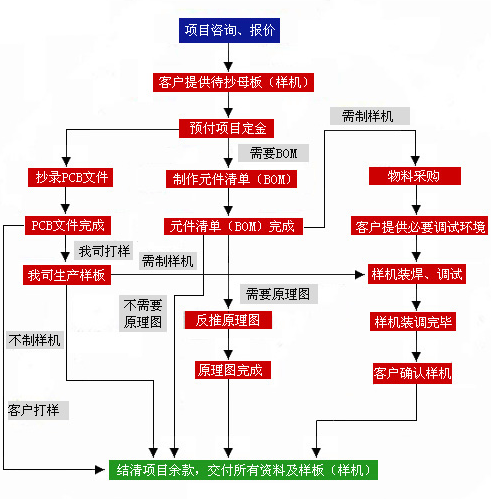

PCB抄板流程图:
